时序图（Sequence Diagram）

1. 什么是时序图？

时序图（Sequence Diagram）是 UML（统一建模语言） 中的一种交互图，用来描述系统中对象之间的消息传递顺序。它强调 时间顺序，展示了对象在特定场景下的交互过程。

2. 时序图的作用

• 需求分析阶段：明确业务流程，帮助开发和测试理解需求。
• 系统设计阶段：设计模块间的交互逻辑。
• 开发阶段：作为开发人员编写接口和调用关系的参考。
• 测试阶段：根据时序图设计测试用例，验证业务流程。

3. 时序图的常见元素

1. 参与者（Actor）：发起交互的用户或系统，通常画在最左边。
2. 对象（Object / Lifeline）：交互中的角色，用竖直虚线表示生命周期。
3. 消息（Message）：对象之间传递的调用、返回、异步操作，用箭头表示。
   • 实线实箭头：同步调用
   • 实线虚箭头：返回消息
   • 虚线箭头：异步/信号
4. 激活条（Activation Bar）：对象执行某个操作的时间段。
5. 注释（Note）：用于补充说明。

4. 时序图的绘制规范

• 从左到右 放置参与者和对象，顺序要清晰。
• 从上到下 展示时间顺序，先发生的事件在上方。
• 每个交互过程要有始有终，尽量避免悬空调用。
• 命名清晰：消息用方法名，避免模糊词（如“处理数据”→“checkUserAuth()”）。

5. 时序图示例

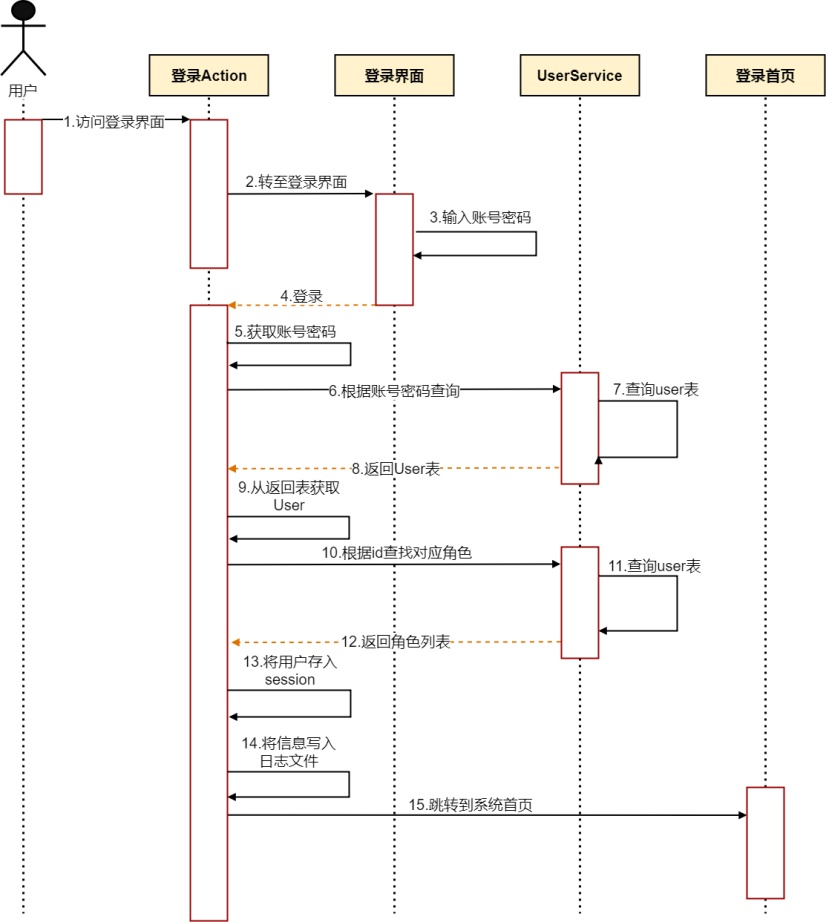

以“用户登录”流程为例：

时序图示例
